进料分布器

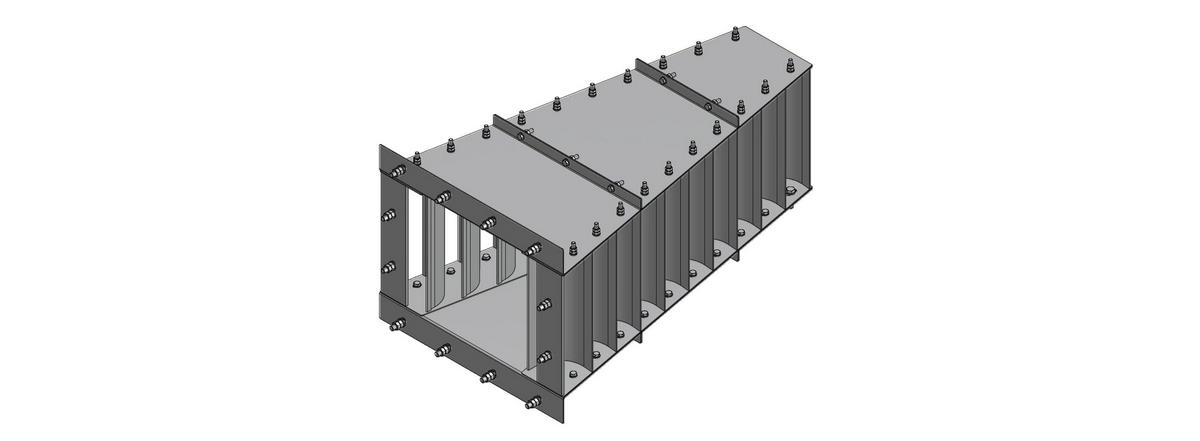

双列叶片进料分布器

双列叶片式进料分布器可用于多种工况下的气液混合进料。进料分布器的尺寸取决于进料管口尺寸和进料流体特性。考虑到混合进料中液体撞击力的破坏性,特别是段塞流情况下,进料分布器的机械强度设计需要特殊考虑。叶片式进料分布器一般分段设计,在分离器内部用螺栓和内壁固定支撑件连接。

在新建或改造项目中,相对于普通弯头或者挡板式进料分布结构,赛浦特的叶片式进料分布器特殊的切向进料设计具有以下优点:

  • 减小进料管尺寸
  • 避免细微液滴的产生和乳化液的形成
  • 提升气液进料分布均匀性
  • 更低的进料后分布气速
  • 避免液滴二次夹带
  • 降低段塞流动量
  • 降低除沫器的液体负荷及较低的压降

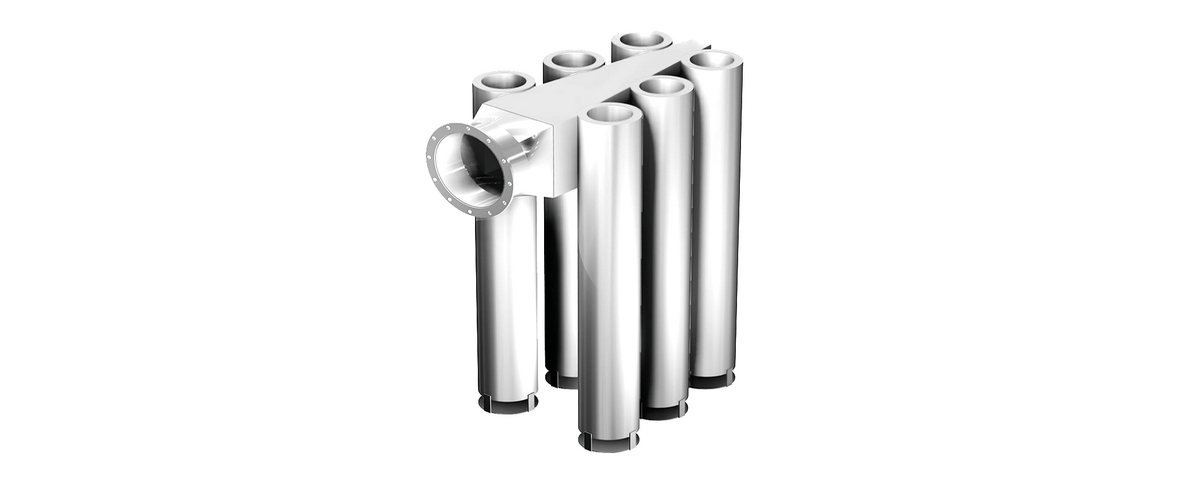

旋风进料分布器

旋风捕雾器由多组标准旋风分离管组成。气流的旋转动量在进入旋风分离管后迅速增加,液滴在离心力作用下与管壁碰撞并聚集。为防止液体的二次夹带,聚集后的液流通过管壁的狭缝流出分离管外面的分离室,然后通过降液管导入分离塔底部的集液部分。为了保证分离管的正常工作,少量气体会随着液膜通过狭缝流出,然后向上流通、通过分离器顶端的二级出口离开分离室。大部分气体通过分离器顶端的气体出口离开分离管。
旋风捕雾器的除沫效率和叶片式捕雾器相当,但在相同分离塔直径的情况下,前者的处理量要远高于后者。通常情况下,为优化除沫效果,旋风分离器常和叶片式捕雾器或丝网除沫器配套使用。

产品特点

  • 高捕雾效率
  • 在扩能改造情况下,旋风捕雾器可以极大提升现有设备处理量
  • 可将分离器尺寸降到最小
  • 较好的气体操作弹性
  • 便于安装

产品设计

旋风捕雾器可以根据分离器的构造及人孔尺寸灵活设计,有垂直和水平布置两种方式供选择。分离设备的尺寸扩大可以根据气体处理量的变化相应增加分离管的数量。安装时旋风捕雾器组盘整体焊接后直接放置在塔壁支撑圈上。每个分离管上方都有一个密封盖板,这一系列密封盖板在分离器组上端(按气流方向)形成一整块密封盘,起到密封气液分离室的作用。
